nanoCAD: Модуль Механика
Современный инструмент инженера-конструктора
Входит в состав пакетов:
Компонент платформы nanoCAD предназначен для проектирования изделий различной сложности и оформления конструкторской документации в соответствии с ЕСКД и ЕСТД.
Создан для инженеров-машиностроителей, инженеров-технологов, а также для специалистов, чья деятельность связана с разработкой и оформлением рабочей документации для выпуска машиностроительной продукции.
Модуль упрощает работу с:
- Соединениями (болтовые, заклёпочные). Пользователи могут:
- создавать болтовые соединения, определять параметры болтов, включая длину, диаметр, тип резьбы, а также выбирать соответствующие гайки и шайбы, создавая свои шаблоны. Проектирование крепежных соединений может выполняться с автоматическим подбором параметров.
- осуществлять проверочный расчёт болтов для определения допустимости использования выбранной резьбы при заданных условиях нагружения. Расчет основан на рекомендациях ГОСТ 1759.4-87.

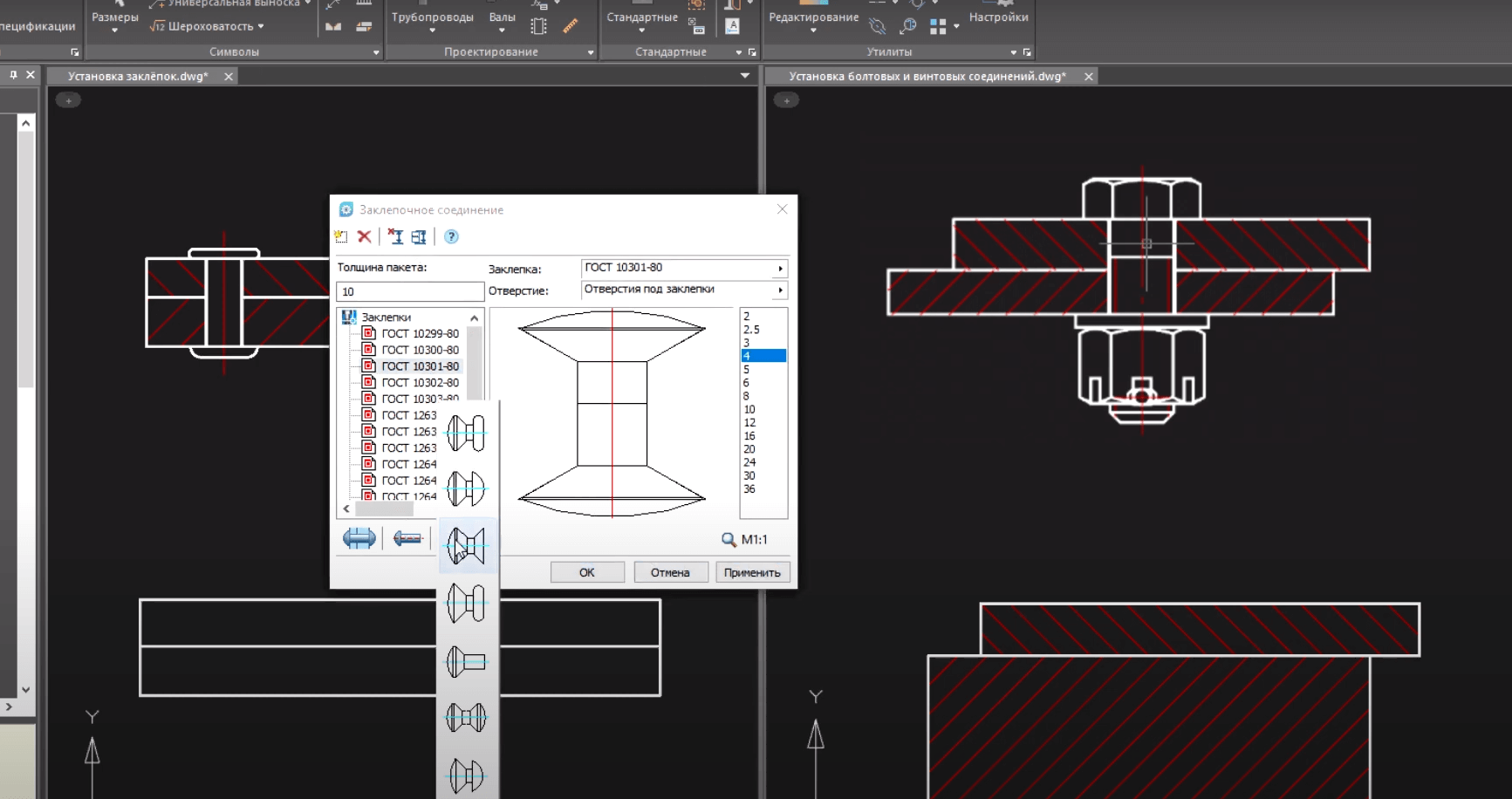

- создавать заклёпочные соединения, определять такие параметры заклёпок, как диаметр, длина, тип головки.
- Статическим расчетом балок и валов. Функционал для статического расчета прямых балок и валов постоянного сечения. Можно определить сечение (стандартное, металлопрокат из базы элементов, произвольное), задать размеры, материал, опоры, нагрузки на балку и выполнить расчет с последующим построением эпюр.
- Расчётом пружин. Инструмент, позволяющий рассчитывать пружины сжатия и растяжения. Пользователь может выбрать схему ввода (сила и ход, сила и прогиб или сила и длина) и задать параметры расчета. Модуль поддерживает российские стандарты, включая ГОСТ и ОСТ. После ввода параметров можно выбрать материал и выполнить расчет для создания модели, чертежа или отчета.
- Проектирование деталей вращения. Инструменты для проектирования разнообразных деталей вращения (валы, шестерни, подшипники и другие элементы). Имеются средства проверки сборки, позволяющие обнаружить и устранить возможные конфликты или столкновения между деталями.
- Листовым моделированием. Листовое моделирование позволяет создавать как отдельные детали с получением разверток, так и сборки из листовых деталей — например, при соединении листов металла в рамках корпуса или формировании сложной листовой конструкции. Это помогает визуализировать и анализировать взаимодействие различных деталей и компонентов в листовых конструкциях.
- Проектированием трубопроводов. Пользователю предоставлена возможность легко и точно создавать двумерные чертежи трубопроводов. Процесс проектирования значительно упрощает обширная библиотека компонентов, таких как трубы, фитинги, клапаны и насосы. Можно выбрать необходимые компоненты из библиотеки и быстро собрать трубопровод в нужной конфигурации.
- Оформлением и специфицированием.
- Инструменты оформления чертежей предоставляют широкий выбор функций для создания, редактирования и форматирования различных элементов, таких как размеры, рамки, допуски формы, знаки шероховатости и маркировка. Эти инструменты позволяют точно и наглядно отобразить требования к изделию, делают более удобной работу с чертежами. Автоматизация оформления значительно упрощает и ускоряет процесс проектирования.
- Спецификации в модуле «Механика» являются важным инструментом организации и структурирования информации о сборочных единицах и компонентах проекта. Они позволяют создавать списки деталей, материалов, стандартных изделий и других элементов, а затем управлять такими списками. Спецификации автоматизируют работу, обеспечивая автоматическую сортировку, подсчет количества элементов, связь обозначений с техническими требованиями, обновление таблиц и использование формул.
Уникальные особенности российской разработки:
- Встроенная библиотека условных знаков, соответствующая российским стандартам.
- Инструменты загрузки данных из различных источников для создания топографических планов.
- Загрузка и просмотр файлов Civil 3D, отображение свойств объектов Civil 3D, управление параметрами и стилями отображения объектов.
- Удобные инструменты для выполнения расчетов и визуализации.
- Возможность использования как панели свойств, так и командной строки для управления параметрами команд.
- Открытая система, которая позволяет самостоятельно модифицировать и пополнять библиотеку условных знаков.
- Открытый программный интерфейс для реализации специализированных алгоритмов на базе цифровой модели рельефа и для автоматизации проектирования.
