nanoCAD BIM Электро
Профессиональный инструмент проектировщика инженерных систем
Это BIM-решение на базе Платформы nanoCAD, предназначенное для проектирования и моделирования систем силового электрооборудования (ЭМ), внутреннего (ЭО) и наружного (ЭН) электроосвещения промышленных и гражданских объектов.
Создан для инженеров-проектировщиков электрических систем.
Основные пользователи: промышленные предприятия, девелоперские и строительные компании, сельскохозяйственные комплексы.
Ключевые преимущества nanoCAD BIM Электро:
- Наличие всех необходимых для проектирования электротехнических и светотехнических расчетов;
- Удобное создание информационной модели проектируемой электрической сети;
- Полная реализация концепции OpenBIM благодаря поддержке экспорта/импорта универсального формата IFC;
- Автоматическое формирование проектной документации;
- Открытая база оборудования с исчерпывающими данными, включая 3D-модели;
- Обширный перечень проверок модели на правильность выполнения с уведомлением об отклонениях.
Инженерные расчеты
В nanoCAD BIM Электро реализованы все необходимые электротехнические и светотехнические расчеты:

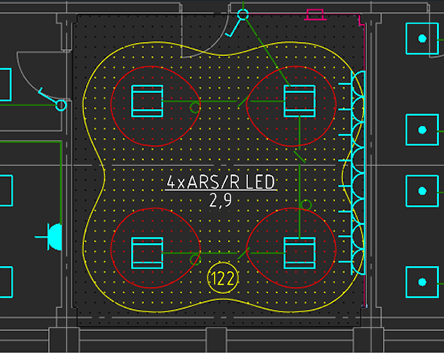

- расчет освещенности по методикам:
- метод коэффициента использования,
- точечный метод;
- расчет электрических нагрузок по методикам:
- РТМ 36.18.32.4-92,
- СП 256.1325800.2016,
- ТЭП;
- расчет токов одно-, двух- и трехфазного короткого замыкания по методикам:
- ГОСТ 28249-93,
- «Петля фаза-ноль»;
- расчет кабеля на невозгорание согласно Циркуляру № Ц-02-98 (Э);
- расчет токов утечки через изоляцию согласно ПУЭ 7, п. 7.1.83;
- расчет падения напряжения.
Информационное моделирование (BIM)

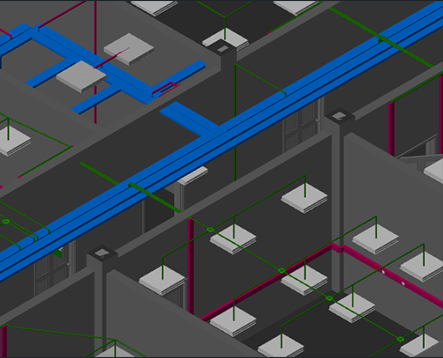

В процессе работы в nanoCAD BIM Электро инженер создает информационную модель проектируемой электрической сети.
Интеграция
Построение единой информационной модели здания набором специализированных инструментов. Благодаря поддержке экспорта в обменные файлы стандарта IFC, информационные модели электрических сетей без каких-либо затруднений вливаются в общую информационную модель проектируемого объекта, реализуемую на любой BIM-платформе: Archicad, Revit, Allplan и др.
Документирование
По результатам работы в nanoCAD BIM Электро формируются следующие проектные документы:
- планы расположения оборудования и прокладки кабельных трасс;
- принципиальные схемы щитов;
- спецификация оборудования, изделий и материалов;
- кабельный журнал;
- расчетные ведомости.
По вопросам, связанным с решениями «Нанософт разработка», пишите на адрес: nanosoft@mont.ru
